開環矢量控制，永磁同步電機的“好搭檔”
發布時間：2021-04-20
節能減排、碳中和、綠色經濟……
這些熱名詞都是當下科技發展的關注點。
在工控領域，相較于普通三相異步電機，節能顯著的永磁同步電機越來越受到市場的青睞。對此，電機控制技術要求也逐步提升。
永磁同步電機到底有什么優勢？
開環矢量控制效果如何？
海浦蒙特給你答案。
★永磁同步電機★

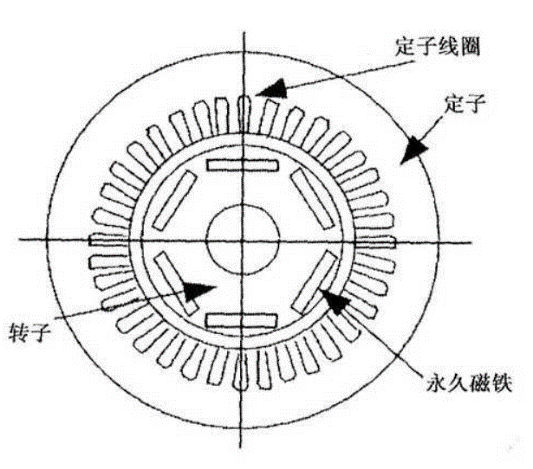

?永磁同步電動機以永磁體提供勵磁，使電動機結構較為簡單，降低了加工和裝配費用，且省去了容易出問題的集電環和電刷，提高了電動機運行的可靠性；又因無需勵磁電流，沒有勵磁損耗，提高了電動機的效率和功率密度。\
相較于普通三相異步電機，它的優點：
? 效率高：在轉子上嵌入永磁材料后，在正常工作時轉子與定子磁場同步運行，轉子繞組無感生電流，不存在轉子電阻和磁滯損耗，提高了電機效率
? 功率因數高：永磁同步電機轉子中無感應電流勵磁，定子繞組呈現阻性負載，電機的功率因數近于1，減小了定子電流，提高了電機的效率
? 溫升低：轉子繞組中不存在電阻損耗，定子繞組中幾乎不存在無功電流
? 體積小，重量輕，耗材少：同容量的永磁同步電機體積、重量、所用材料可以減少30％左右
? 電樞反應小，抗過載能力強，啟動轉矩大
關于控制方面，永磁同步電機帶PG矢量控制由于需要額外增加成本（編碼器和編碼器卡），同時也增加了故障點，所以無PG矢量（即開環矢量）控制在近些年更為得到大力推廣應用。
然而市場上同步電機開環矢量應用或多或少存在以下問題：
啟動時電機容易反轉、
啟動時磁極位置搜索時間偏長；
低頻電機控制不平穩，帶載能力差；
高頻電流震蕩，容易失步；
帶載帶速無法啟動或啟動時沖擊電流大。
如何解決？
海浦蒙特開環矢量控制技術幫你分憂。
★海浦蒙特永磁同步開環矢量控制★
技術特點：
1、永磁同步電機啟動時必須準確搜索磁極位置，否則啟動時啟動力矩小，并且可能造成飛車。海浦蒙特HD50-OLV產品自研同步電機啟動磁極位置快速搜索算法，搜索速度快、精度高，并且電機無任何反轉現象
2、調速范圍寬，從0.30Hz到650.00Hz全速度范圍均可實現基頻內穩定控制
3、低速電機控制平穩，啟動力矩大，最低0.5Hz滿載啟動
4、全功率段高頻電流控制平穩

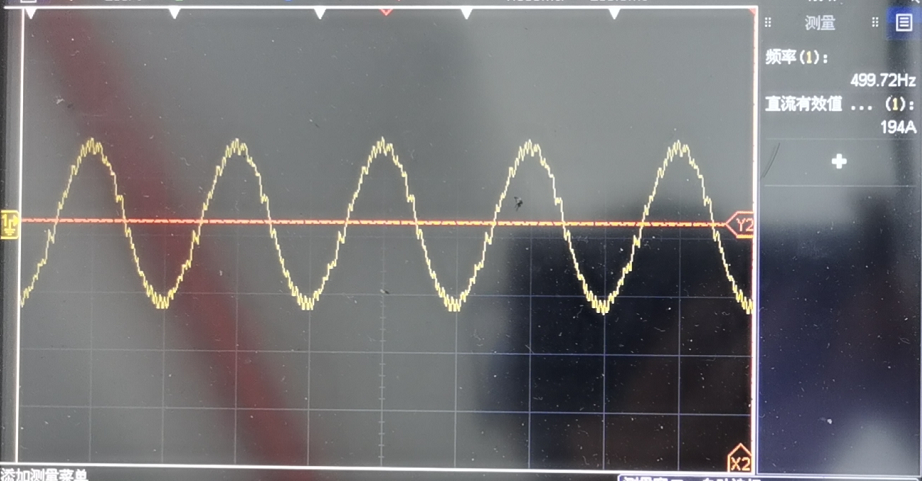

圖1：110KW永磁同步電機滿載500Hz電流波形
5、自研先進的轉速跟蹤算法，可實現全功率段永磁同步電機帶載帶速平穩啟動，跟蹤速度快（跟蹤時間可實現無任何附加條件的0秒跟蹤啟動）、沖擊電流?。ǜ櫵查g沖擊電流在電機額定電流以內）

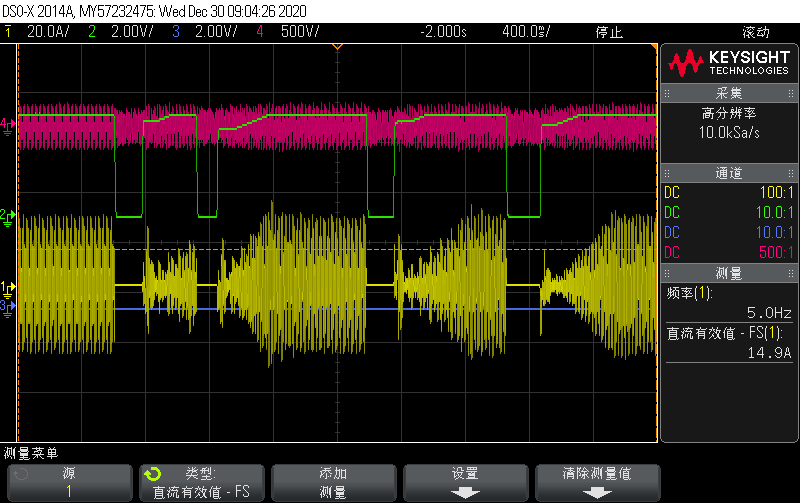

圖2：帶滿載連續啟停轉速跟蹤波形
（連續啟動時間間隔可無限?。?/span>

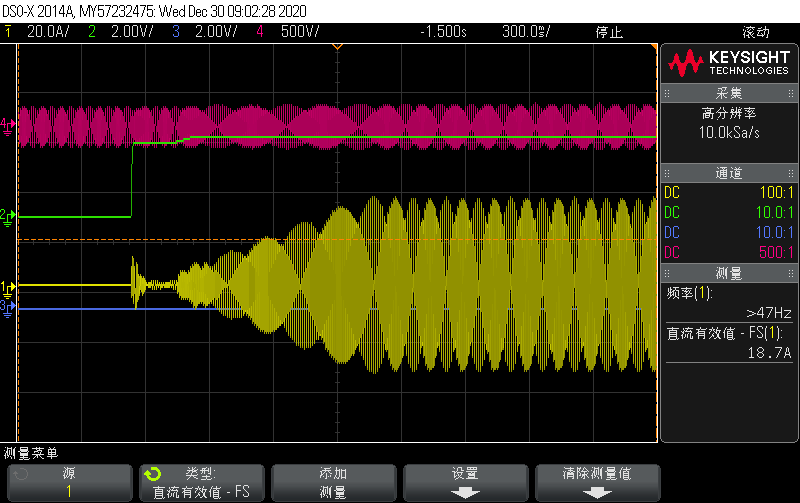

圖3：帶滿載180Hz轉速跟蹤啟動波形
目前，海浦蒙特永磁同步電機開環矢量技術以其優異的控制性能已批量應用于空壓機、工業風扇等各行各業。
HD50-OLV變頻器

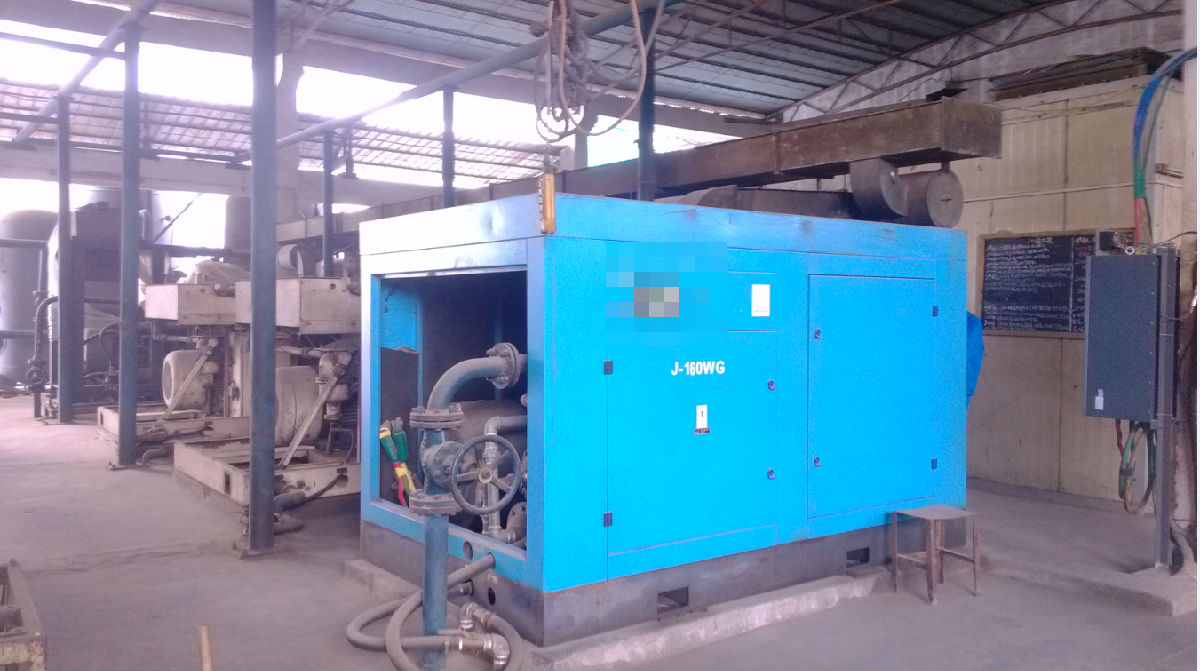

永磁同步空壓機應用

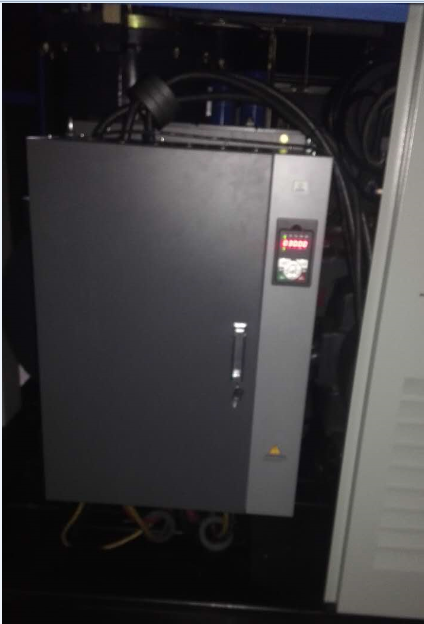

HD50-OLV變頻器 110KW

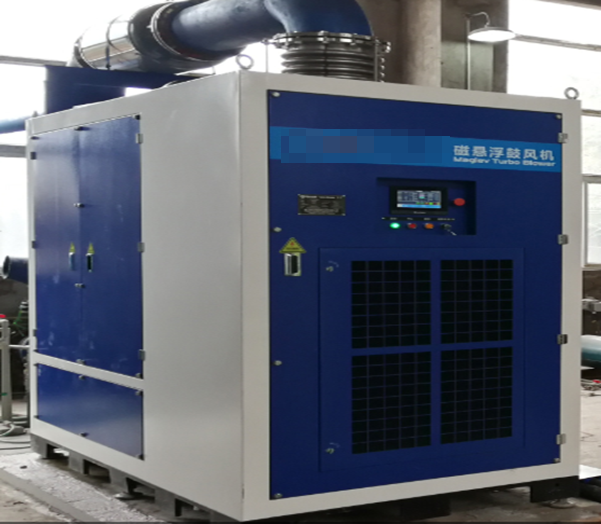

磁懸浮鼓風機行業
HD50-OLV變頻器 7.5KW

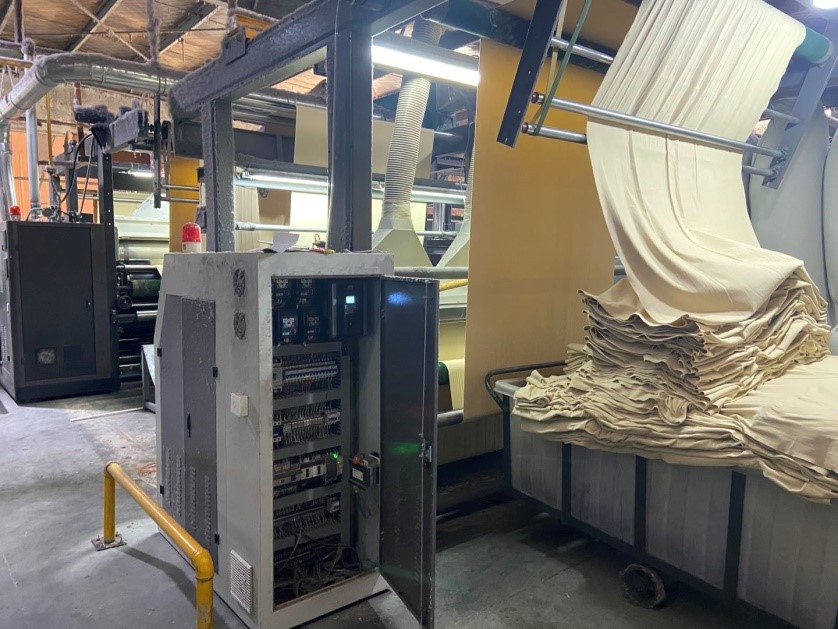

剪毛機圓刀永磁同步電機配套應用
HD50-OLV變頻器 15-45KW

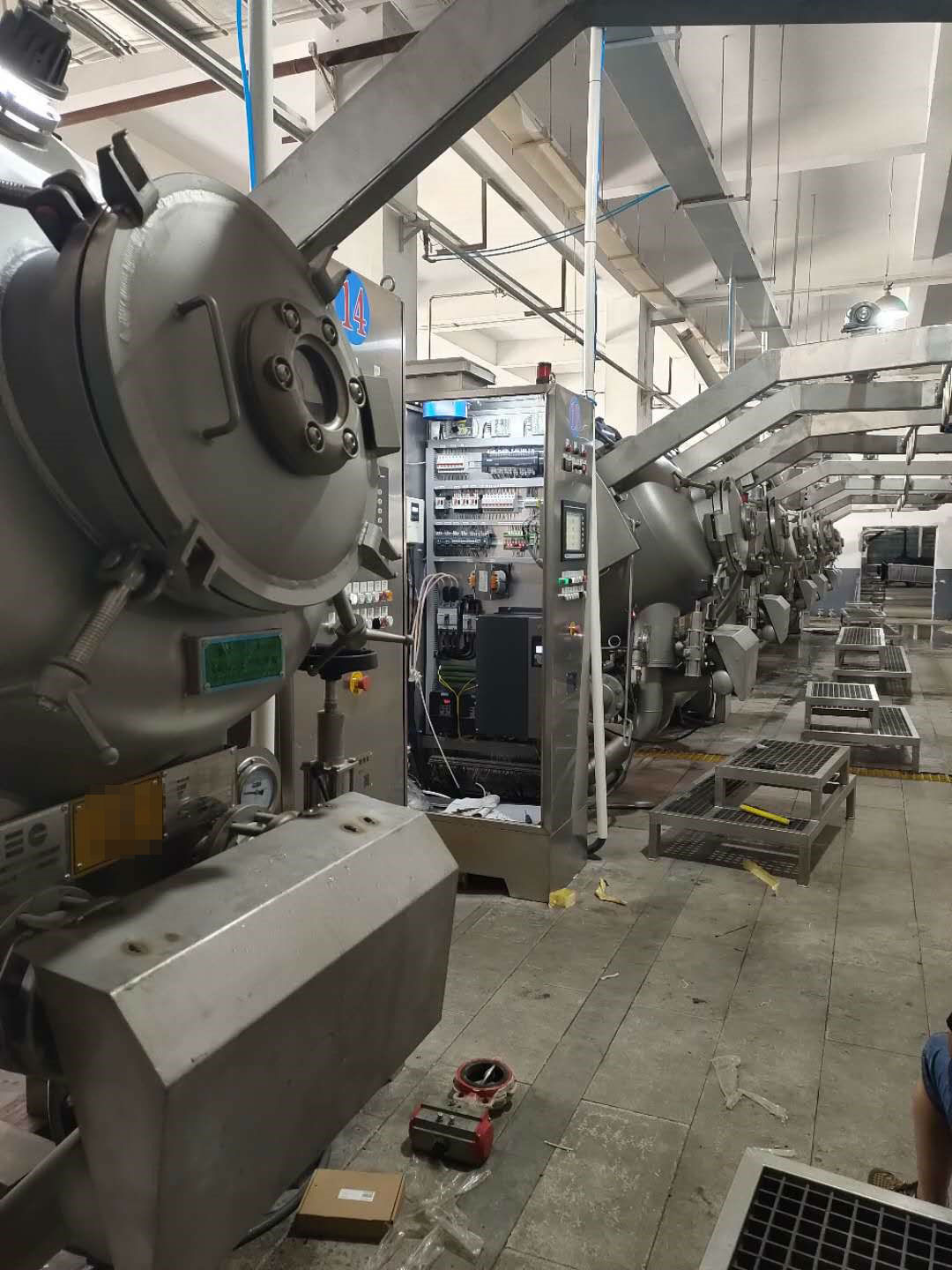

永磁同步電機高溫溢流染缸配套應用
