HD20/HD30在水箱式拉絲機上的應用
拉絲機簡介
拉絲機也被叫做拔絲機，是指在常溫下通過拉伸模具對金屬材料進行壓力加工的一種機械設備，通過拉伸可以將線材加工成為所需要的各種規格的線材，是在工業應用中使用很廣泛的機械設備，廣泛應用于機械制造，五金加工，石油化工，塑料，竹木制品，電線電纜等行業。
拉絲機按其用途可分為金屬拉絲機，塑料拉絲機，竹木拉絲機等；從產品終端來說，拉絲機可以分為大拉機、中拉機、小拉機、微拉機；從拉絲機內部控制方式和機械結構來說，又可以分為水箱式、滑輪式、直進式等主要的幾種。一般，大拉機的加工線徑在10mm以上，中拉機在1－10mm之間，小拉在0.1－1mm之間，小于0.1mm的為微拉。
拉絲機工藝簡介
? 放線：對于整個拉絲機環節來說，拉絲機線材的放線過程沒有過高精度的要求，利用拉絲環節的絲線張力通過圓盤拉伸，也就是通過張力放線架自動放線。
? 拉絲：不同金屬材料，不同的產品精度和要求，拉絲環節有很大的不同，拉絲部分由一臺主電機控制，金屬線材通過內部塔輪的導引，經過各級模具而逐步拉伸，以達到所要求規格的線材。同時在拉絲時，開啟冷卻液對模具冷卻。
? 收卷：收卷為拉絲機最為關鍵的環節，對拉絲機的性能起決定性的影響，也是考驗拉絲機電氣性能的重要依據。收卷由一收卷電機帶動收線盤收卷，線材由拉絲部分出來經過張力擺桿，張力擺桿的作用是反饋當前的張力信號給主機，從機根據反饋信號的偏差調節輸出頻率，以此來保證在收卷過程中恒定的張力。
水箱式拉絲機應用技術特點：
? 拉絲部分速度無級可調，起動轉矩大，運行平穩。
? 收線部分卷徑變化時，張力擺桿控制平穩。
? 不論擺桿在任何位置都可直接啟動，且啟動過程中不用手扶。
? 起動停機時均保證平穩過度，并保證一定的張力，防止斷線。
? 斷線時，通過故障輸出控制抱閘信號，克服收卷的慣性，防止原來纏繞好的線散卷。

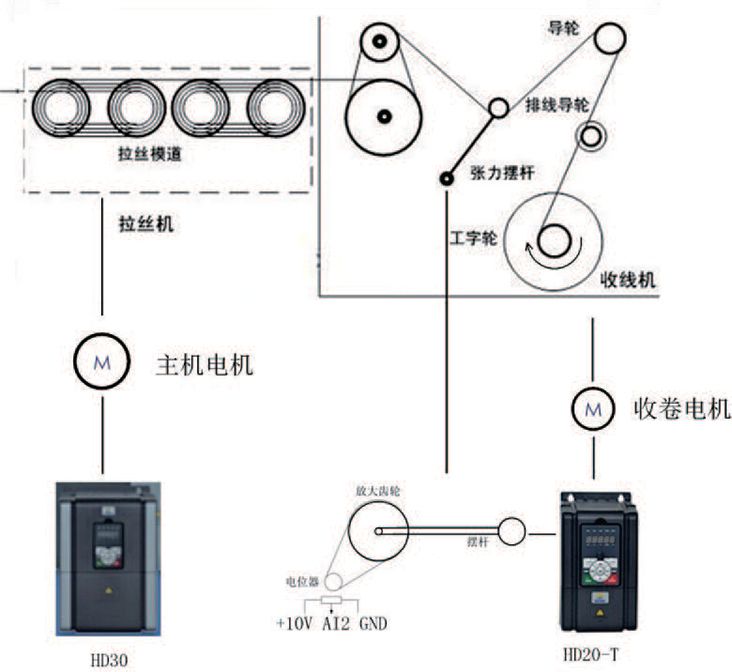

水箱式拉絲機工作原理圖
變頻器端子接線圖
HD30主機變頻器接線 HD20-T收卷變頻器接線
參數設置

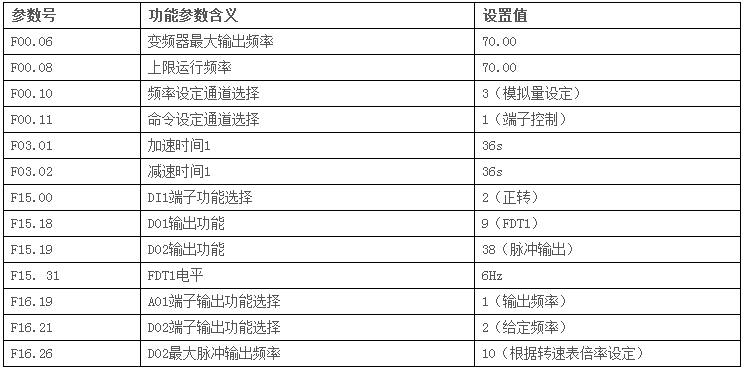

主機（HD30）參數設置：

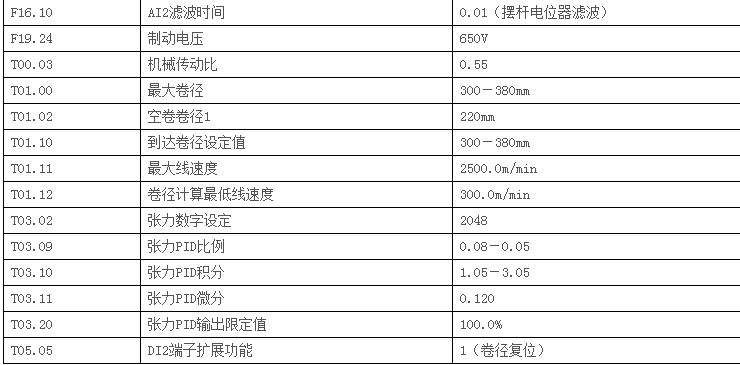

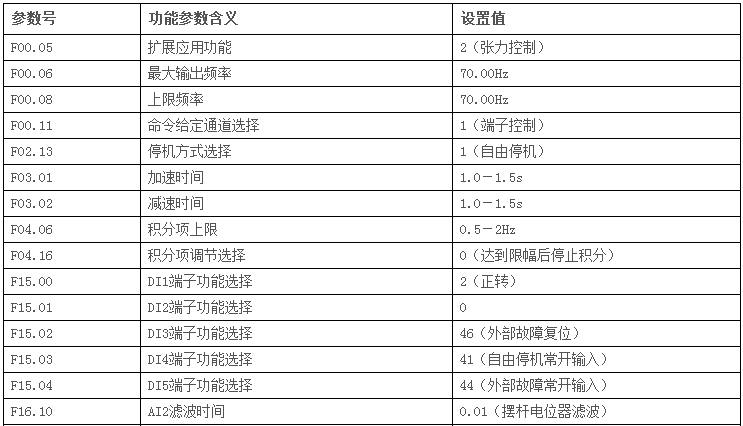

收卷（HD20-T）參數設置：
結束語
注意收卷變頻器需要加裝制動電阻，收線電機與卷軸之間的機械傳動比正確設置非常重要。拉絲機系統優化參數后，設備運行最高線速度為2500m/min，起動低頻及高速時運行非常穩定。通過各種工況測試系統張力擺桿始終都能保持平穩，即時在起動和停車時都無明顯變化。本系統在華南地區已有許多拉絲機客戶成功應用。
